部隊人員門禁請銷假系統技術方案
一、系統概述
1、1引言
面對世界軍事變革的機遇和挑戰，只有不斷超越自我，才能實現部隊?wèi)?zhàn)斗力不斷增長的跨越式發展。軍隊作為國家武器、人民的衛士，肩負著極其重要的責任，軍隊建設關系著國家的安全和穩定、國民經濟發展、人民生活安居樂業。中國人民解放軍xx學院，肩負了中國人民解放軍部隊學員的教學工作，由于業務數據保密性高，營區內營房及試驗設備眾多，站幅面積大、管理難度大，根據《GA/T75―安全防范工程程序與要求》，營區屬風險管理單位，因此為營區內管理人員帶來很大的難題，如何用最少的人員便能夠?qū)崿F(xiàn)多種情況下的管理。
建成一個切實可行的部隊營區安全保衛信息化綜合管理系統，必須滿足集中監控和遠程控制的要求；滿足系統容量大；防范功能齊全；傳輸方式簡單；系統運行穩定；操作維護簡單；性能價格比高等要求。因此，在本安全保衛信息化綜合管理系統建設中要滿足系統基本功能，且要保證系統有充分的冗余，使系統功能逐步得到增強。根據監測站營區內的具體環境，為實施人防與技防相結合的管理措施，確?？梢允孪阮A(yù)見，事中指導，事后查證的監控管理體系，構建一套完備、科學的監控方案。
根據現場的具體環境，以及有關管理的要求。我們?yōu)橛脩袅可矶ㄖ屏艘惶卓茖W(xué)的營區安全保衛信息化綜合管理系統方案。下面介紹的安全保衛信息化綜合管理系統就有效地實現了用最少的人員和設施，達到科學化、智能化、數字化、現代化管理的目標。
1.2、項目背景
隨著時代化的進程和信息化建設的不斷發展，各部隊單位對安全保衛綜合管理提出更高的要求。目前管理基本上依靠的是人工原始管理方式，存在諸多漏洞，進出管理、維護使用等都存在一定的隨意性，使管理部門無法及時了解綜合管理情況。
近年來，營區各級牢固樹立科學發展、安全發展理念，始終注重加強技防物防建設，按照“著眼長遠、總體規劃、分步實施、逐步完善”的思路，堅持把營區發展規劃與技防物防一并考慮、一并籌劃、一并推進，不斷夯實安全基礎，初步建立完善了部分區域視頻監控、門禁系統、一鍵報警等技防建設，有效提升了信息化管理水平，促進了安全管理與全面建設協調發展。當前，隨著社會環境和軍營環境的深刻變化，營區營區規劃調整步伐的加快，現有管理方法手段尤其是利用信息化手段實施管理方面，逐漸顯現出一定局限性，與“全方位、全時域、一體化”安全管理要求還存在一定差距，需要進一步調研論證、引進新的技防物防手段來適應當前的形勢任務變化和安全管理要求。
1.3、設計原則
根據項目建設的技術要求，在本方案設計時，將秉承以下設計原則：
1. 實用性
依照用戶要求，堅持實用性為主的原則。本系統將完全滿足綜合綜合安全保衛綜合管理的需求，同時適當考慮未來發展需要，避免一味地追求系統的超前性，以減少不必要的投資。
2. 可靠性、安全性
選用的設備自身具備高可靠性、高安全性，高達數萬小時的平均無故障時間，并為關鍵設備、關鍵部件設計冗余備份。同時，選用安全機制健全、安全級別高的平臺輔佐系統搭建。
3. 先進性
通過科學合理地設計，既防止片面追求某一高指標，又充分體現系統的先進性，最大程度地采用成熟、可繼承、具備廣闊發展前景的先進技術，使系統能在未來數年內不落后，并通過軟件升級即可實現更多新功能，充分保護用戶的投資效益。
4. 開放性
本系統設計將采用標準化設計，嚴格遵循相關技術的國際、國內和行業標準，確保系統之間的透明性和互通互聯，并充分考慮與其它系統的連接。在設計和設備選型時，將科學預測未來擴容需求，進行余量設計。
5. 易管理性、易維護性
本系統將采用全中文、圖形化軟件平臺實現整個系統管理與維護。可自動檢測系統中任何一臺設備的運行狀態，以輔佐管理人員及時準確地判斷和解決問題。采用穩定易用的硬件和軟件，完全不需借助任何專用維護工具，也不需要進行過多的技術培訓，可大大降低對管理人員進行專業知識的培訓費用和培訓強度，并可節省日常頻繁的維護費用。
1.4、總體目標
基于營區的建設要求和設計原則，現場的實際考察、部隊相關負責人的交流、以及行業相關規范進行編寫的營區安全保衛信息化綜合系統，系統設計提出以下建設目標：
1、內部人員及外來訪客門禁管理子系統
系統集成多種識別技術，實現內部人員及來訪人員進行管理，登記，驗證，記錄保存，查詢等。
在大門安裝一套訪客登記系統，并安裝人員門禁通道閘系統，按照“分層次、分類別、分要求”的原則，實時對出入營門的人員和車輛進行信息采集、圖像對比、圖像抓拍、識別認證和監控，對符合要求的自動放行，對出現的異常情況能夠及時報警，并反饋到中心設備系統進行分析。
2、戰士請銷假管理子系統
該系統基于營區局域網，可在網內任意客戶端登入請銷假管理系統。批假人員根據自己的權限批準權限內的請假信息，請假人員進出營區大門時，可以刷卡驗證身份，顯示照片或電子身份證，請假信息，可以根據顯示的請假信息由值班人員判斷是否允許出入。
1.5、設計依據
n 《公安部安全技術防范工程標準》
n 《智能建筑設計標準》 GB/T50314-2000
n 《智能建筑工程質量驗收規范》 GB 50339-2003
n 《建筑智能化系統工程實施及驗收規范》 DB32/366-99
n 《民用建筑電氣設計規范》 JGJ/T16-92
n 《中國人民共和國公共安全行業標準》 GA/T70-94
n 《中國人民共和國公共安全行業標準》 GA/T75-94
n 《民用閉路監視電視系統工程技術規范》 GB50198-94
n 《安全防范系統驗收細則》 GA 308-2001
n 《安全防范系統通用圖形符號》 GA/T 74-2000
n 《安全防范工程程序與要求》 GA/T75-94
n 《安全防范工程技術規范》 GB50348-2004
n 《電子計算機機房設計規范》 GB50174-93
n 《電子計算機場地通用規范》 GB/T 2887-2000
n 《民用建筑電氣設計規范》 JGJ/T16-92
n 《工業電視系統工程設計規范》 GBJ115-87
n 《電視監控工程程序與要求》 GA/T 75-94
n 《電視監控工程費用概預算編制辦法》 GA/T 70-94
n 《防盜報警控制器通用技術條件》 GB12663-90
n 《民用閉路電視監控系統工程技術規范》 GB50198-94
n 《建筑智能化系統工程設計管理暫行規定》建設部1997
n 《民用建筑電氣設計規范》（JGJ／T16－92）建設部
n 《智能建筑設計標準》（DBJ08－4－95）上海市建委1996
n 《建筑和建筑群綜合布線工程設計規范》中國工程建設標準協會1997
n 《建筑和建筑群綜合布線工程施工及驗收規范》中國工程建設標準協會1997
n 《大樓通信綜合布線系統》（UD／T926）郵電部1997
n 《火災自動報警系統設計規范》國家計委1988
n 《中華人民共和國公安部行業標準》 GA27-92
n 《公安交通指揮系統工程建設通用程序和要求》（GA/T651-2006）
n 《公安交通管理外場設備基礎施工通用要求》（GA/T652-2006）
n 《公路車輛智能監測記錄系統通用技術條件》（GA/T497-2009）
n 《道路交通安全違法行為圖像取證技術規范》（GA/T 832—2009）
n 《機動車號牌圖像自動識別技術規范》（GA/833-2009）
n 《機動車測速儀》（GBT21255-2007）
n 《交通電視監視系統工程驗收規范》（GA/T 514-2004）
n 《公路交通安全設施設計技術規范》（JTJ 074-2003）
n 《中華人民共和國公共安全行業標準》GA38-92
n 《全國道路交通管理信息數據庫規范》（GA329.3第3部分）
n 《信息技術開放系統互連網絡層安全協議》（GB/T 17963）
n 《計算機信息系統安全保護等級劃分準則》（GB17859-1999）
n 《計算機信息系統安全》（GA 216.1－1999）
n 《計算機軟件開發規范》（GB8566-88）
二、 綜 述
本系統設計方案的技術要點、功能和產品選型均滿足要求，并依照系統建設的相關標準進行設計。

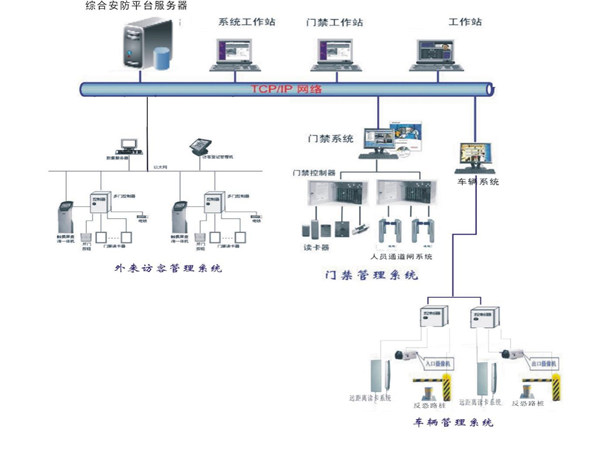

系統綜合管理拓撲圖：
硬件部分
本系統采用集中管理控制方式，管理中心設在監控中心，對前端所有設備、車輛系統、人員管理系統、抓拍攝像機等設備等進行網絡化遠程監控。在領導辦公室、重要部門設置分控。
系統服務器、作為綜合管理平臺的大腦，所有設備信息均注冊保存在管理服務器內。設備訪問權限、用戶使用權限均由管理服務器分配，維系整個平臺系統的數據庫。
軟件部分
面對復雜的組網結構和龐大的系統組成，需要透過軟件平臺統一配置、管理。各設備間通信消息和互操作均由軟件平臺統一控制，軟件平臺構建在硬件設備之上，它面向用戶設計，日常操作均在客戶端上進行。
軟件采用SOA架構將成為新一代網絡服務的基礎框架，其在傳統的IT開發領域取得了良好的發展，將SOA的思想引入到平臺軟件的開發中來，有力的保證了我們設計的先進性。
（SOA）是一個組件模型，它將應用程序的不同功能單元（稱為服務）通過這些服務之間定義良好的接口和契約聯系起來。接口是采用中立的方式進行定義的，它應該獨立于實現服務的硬件平臺、操作系統和編程語言。這使得構建在各種這樣的系統中的服務可以以一種統一和通用的方式進行交互。
通過使用SOA的架構，以松散耦合的方式公開業務服務，更易于集成和管理復雜性、更快地整合現有系統；通過良好的分層結構，統一的接口服務，可以有效減少監控中心平臺的復雜度。
簡單的理解，我們可以把SOA看作是模塊化的組件，每個模塊都可以實現獨立功能，而不同模塊之間的結合則可以提供不同的服務，模塊之間的接口遵循統一標準，可以實現低成本的重構和重組。在SOA的技術框架下，可以把雜亂無章的龐大系統整合成一個全面有序的系統，從而增加單位在業務發展過程中應用系統的靈活性，實現最大的IT資產利用率。
平臺的物理載體是管理服務器，根據建設項目管理服務器的處理能力采用冗余設計，以符合用戶后期擴展需要，將來可直接將未來擴展的設備添加至管理服務器即可，實現無縫銜接。
n 與其它系統融合（擴展功能，可選）
據用戶需求，提供相關產品SDK開發包（包括硬件、軟件），以便用戶根據需要進行系統間互聯互通和開發個性化功能。
三、訪客及門禁管理子系統
3.1 建設要求
在學院大門建設一套訪客登記及門衛驗證通道閘系統，，按照“分層次、分類別、分要求”的原則，實時對出入營門的人員進行信息采集、圖像對比、識別認證和監控，對符合要求的自動放行，對出現的異常情況能夠及時報警，并反饋到中心設備系統進行分析，提升信息化管理水平。
對營區現役軍官的自動識別管理。通過自動讀取射頻卡信息的方式，進行身份確認，在中心設備上顯示出該干部單位、姓名、軍官證號、入伍年月、軍銜、職務等個人信息，并記錄出入時間。如果與其身份相一致，自動放行；如果中心設備無該同志信息，則在營門終端設備發出報警，由營門值班執勤人員按規定處理。
對營區現役士兵的自動識別管理。通過自動讀取射頻卡信息的方式，進行身份確認，在中心設備上顯示出該士兵單位、姓名、士兵證號、入伍年月、軍銜、職務等信息，以及是否履行正常請假手續、批準領導、批準外出時間、外出地點、外出事由，并記錄出入時間。如果該卡授權，符合管理要求，則予以放行；如果中心設備無該卡信息或該卡信息顯示未履行請假手續、超出批準外出時間等，則營門終端設備發出報警，由營門值班執勤人員按規定處理。
對營區職工、離（退）休人員、非現役文職人員、非現役公勤人員的自動識別管理。通過自動讀取射頻卡或者人臉信息的方式，進行身份確認，在中心設備上顯示出該同志單位、姓名、有效證件號、入伍年月、職務等個人信息，并記錄出入時間。如果與其身份相一致，自動放行；如果中心設備無該同志信息，則營門終端設備發出報警，由營門值班執勤人員按規定處理。
對營區家屬的自動識別管理。家屬主要指軍人（職工）愛人及直系親屬。通過自動讀取射頻卡信息的方式，進行身份確認，在中心設備上顯示出戶主（軍人、職工）單位、姓名、有效證件號、本人姓名、與戶主關系、政治審查情況等信息，并記錄出入時間。如果與其身份相一致，自動放行；如果中心設備無該同志信息，則營門終端設備發出報警，由營門值班執勤人員按規定處理。
對其他外部人員的自動識別管理。外部人員，主要指外來務工、探親訪友、聯系業務及外來參試等人員。①外部臨時來訪人員需要進入營區，由受訪人員攜帶本人的身份證明到營門值班室辦理會客手續，由營門室值班員負責記錄受訪人員單位、姓名、有效證件號、住址、聯系方式以及來訪人員姓名、有效證件號、來訪時間等信息，并暫押來訪人員有效證件，發放會客證，待其離開營區時收回會客證，歸還證件。②外部長期與營區有業務往來的人員，憑外來務工證，由相關聯系單位為其申請辦理臨時信息認證卡，采集相關信息。當進入營區時，通過自動讀取射頻卡信息的方式，進行身份確認，在中心設備上顯示出聯系單位、聯系人姓名、軍官證號、聯系方式及本人姓名、籍貫、家庭住址、政治審查情況、限制活動區域等信息，并記錄出入時間。如果與其身份相一致，自動放行；如果中心設備無該同志信息，則營門終端設備發出報警，由營門值班執勤人員按規定處理。③外來參試人員，由試安科統一為其申請辦理。當進入營區時，通過自動讀取射頻卡信息的方式，進行身份確認，在中心設備上顯示出其單位、姓名、籍貫、家庭住址、政治審查情況、限制活動區域等信息，并記錄出入時間。如果與其身份相一致，自動放行；如果中心設備無該同志信息，則營門終端設備發出報警，由值班執勤人員按規定處理。
3.2系統概述
軟件系統接入統一的平臺管理系統，終端硬件為一體的訪客登記智能管理系統。人員身份采用多種識別方式，集計算機技術、射頻識別技術、生物識別技術、文字識別(OCR)技術、熱敏打印技術、條碼技術、數碼攝像技術、自動制證技術、硬件加密技術、網絡視頻技術于一體，全面記錄、保存并管理來訪及內部人員人數、單位、身份證件、攜帶物品、圖像信息及日期、進出時間、接待人員等信息。并自動生成日、月、季度、半年以及年報表，可方便地對各種數據進行便捷的多方式查詢。使以前傳統的手工填寫出入登記管理的繁瑣方式，轉變?yōu)楦呖萍嫉挠嬎銠C化、數字化處理和管理，消除了手寫登記填寫時間長，虛假信息多，信息容易丟失，登記資料不易保存，信息查詢困難等種種弊端，使來訪接待工作和內部人員的規范化管理融入到部隊機關的數字化辦公體系。由原來繁瑣的、漏洞較多的管理方式變?yōu)橹悄艿摹⒎奖愕?、實時的、準確的精細化管理模式。
3.3 網絡圖
3.4 管理系統功能
進出門權限的管理,主要包括以下幾個方面:
l 進出人員：對每個通道設置哪些人可以進出，哪些人不能進出
l 進出方式：對進出該通道的人進行進出方式的授權
l 進出時段：設置通道在什么時間范圍內可以進出
實現每個通道進、出刷卡，單獨控制。
l 發卡中心統一對人員出入權限設置、更改、取消、恢復
l 發卡中心可遠程控制通道的關閉和開啟
l 后臺管理工作站可建立統一用戶資料庫
l 實時采集每個出入口的進出資料（時間、卡號、是否非法等相關信息），同時可按各用戶進行匯總、查詢、分類、打印等
能自動統計進入營區的人數總和，能知道營區內部還有多少人，需要對區域內實時人員查詢時，僅需對門禁實時監控即可，此時刷卡數據處于主動上傳，軟件能自動統計區域內人數，并且查詢到人員資料。此功能需要嚴格按照刷卡進出，可準確統計區內人數。

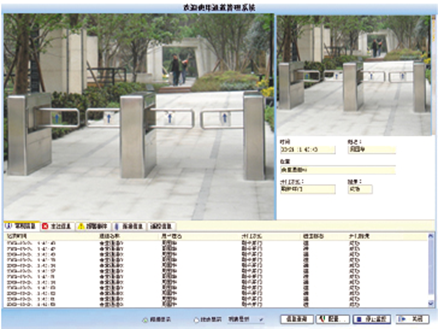

系統管理人員通過監控計算機實時查看每個通道的人員進出情況、每個通道的狀態（包括通道的開關，各種非正常狀態報警等）。通道控制器記錄通行人員卡號、日期、時間、人員姓名及部門等信息保存以供查詢，并可實時監控通道通行狀況。
監控計算機配合圖象捕捉設備，實時捕捉人員進出圖片與系統存儲資料進行比對，管理員可通過操作軟件放行。
當通道打開時間過長，非法闖入等情況出現時，實現軟件報警。
緊急情況時如發生火情，接受消防系統傳來的報警信號，聯動打開通道。
4) 靈活的權限設置和系統設置
同時可和第三方系統接口，對于雙向通道可以自動識別方向，可設置為單進、單出?？稍O(shè)置自由通行、讀卡控制通行，支持遙控控制通行，可設置為常開或常閉。
通行人員圖像抓拍、系統可定義對非法通行、闖入未通過、正常通行進行拍照存檔。支持“反潛入”報警,防止代刷卡或同一人多次刷卡。
系統可根據紅外傳感器準確判斷人員的通行狀況對非法闖入 、尾隨闖入、非法打卡進行報警提示。
人員通過時系統支持通過大屏幕顯示持卡人的信息（編號、姓名、部門、登記的原始照片和通行時抓拍的照片），同時可以顯示提醒信息。
當有非法卡試圖開啟出入通道門時，控制中心電腦軟件實時顯示非法卡號和對應的通道號，通知保安人員及時進行檢查，確保安全。
9) 與火災報警系統的聯動
如：火災發生時，按消防要求打開相應區域的通道等。其方式如下：
軟聯動：通過系統軟件集成對整個通道系統按區域劃分，消防報警時自動打開相應區域通道門。
硬聯動：由于本系統有多種輸入和輸出接口，當通道控制器收到消防信號的時候，會輸出一個開關信號來控制通道的常開狀態。
10) 與視頻監控系統的聯動
l 當有非法開門報警時，自動啟動相應區域的攝像監視系統及錄像設備。
l 當防盜報警系統報警時，通過系統自動強行關閉相應通道門（讀卡無效），確保財產安全。
l 寬度可根據需要調整，特殊通道還要考慮自行車、電瓶車進出
l 整體造型美觀大方，可以在室外惡劣環境下長期穩定使用
l 可擴展為通道考勤系統等功能
l 具有出入指示區，向行人顯示通道當前狀態，引導行人正確快捷地通行
17）門禁管理：
對所有門禁點實行門區管制，即員工被指定在規定的時間范圍內可進入指定的門區（時間段和可進入門區可由用戶根據實際情況設定）；
18）訪客管理：
所有的訪客必須在大門總臺處登記，領用相應的授權卡方可進入；
19）非法用戶報警功能：
外來人員無卡通過通道時，通道會發出報警；有效的防止非法人員的進入，也能防止本單位的人未登記的出門；
20）支持實時上傳數據及脫機運行功能：
進出事件數據可實時上傳數據中心，方便管理人員實時查看；當通訊出現故障時，也可脫機單獨工作，支持脫機數據存儲，網絡恢復時可自動將數據上傳數據中心。
3.5訪客管理系統組成
管理系統主要由配帶在內部工作人員或訪客身上的授權卡、驗證機、發卡機、證卡打印機、觸摸屏驗證機設備等組成。實現人員管理、數據采集、制卡、授權、統計、分析等功能。持卡人在讀卡器刷卡，讀卡器就能感應到有卡并將卡中的信息（卡號）發送到主機，主機進行檢查卡合法性，在觸摸屏驗證終端顯示人員照片信息。管理中心并可實時顯示每一個門的人員進出情況及門的開關狀態。
3.6網絡拓撲結構
系統網絡結構圖：

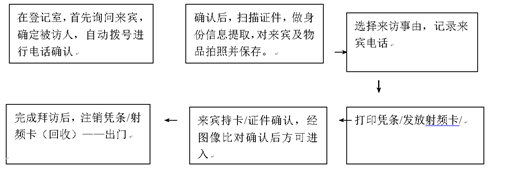

3.7系統工作流程
訪客系統功能
1、快速登記：電腦管理，省卻了手寫填條登記
的繁瑣，20秒就可拿到會客憑條、臨時IC卡許可證。
2、自動撥號：自動進行電話撥號，直接與被訪人員進行通話。
3、證件掃描：可將來訪人員的身份證、軍官證、護照等進行掃描，并進行數據采集。
4、二代證閱讀：可進行二代身份證真?zhèn)巫R別，并可直接進行二代身份證的數據及照片采集，方便快捷。
5、拍照功能：可對來訪人員、來訪人所帶物品及交通工具等進行拍照方便管理。
6、會客單打?。?/strong>自動打印會客單，簡潔高效，數據隨時備份。
7、射頻卡驗證：進門時發給訪客，出門時注銷，可重復使用，環保高效。
8、數據查詢：分級查詢權限可嚴格管理數據，保密性強、準確高效。
9、打印報表：可將備份的來訪信息生成為保表進行打印。
10、身份驗證：發卡后人員通行可在大門口驗證機刷卡實現人員信息驗證。
有效證件：一代身份證、二代身份證、駕駛證、護照、工作證、學生證、記者證、軍官證

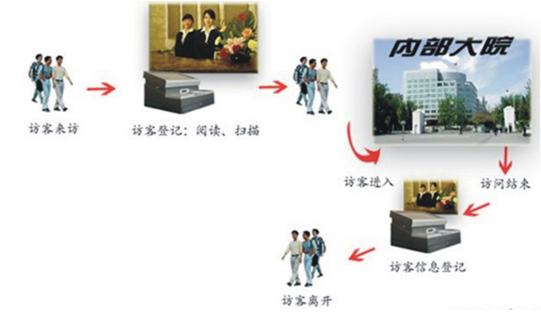

訪客系統進出登記管理流程
四、戰士請銷假管理子系統
戰士請銷假管理系統是我們專為軍隊實現請銷假自動化管理而研發的。它利用最新的RFID技術和軟件實現了部隊請銷假管理的智能化、規范化、制度化、實時化科學管理。
該系統充分利用網絡技術，以數據庫為核心，為管理人員提供方便科學的人員請假管理平臺，達到領導對學員和士兵的請假情況、違紀情況、請假歷史等眾多復雜的信息通過計算機網絡進行綜合管理的目的，為管理人員提供方便、科學、高效的管理平臺，維護學員和士兵請假的良好秩序。使用這套系統，能提高管理水平，提高工作效率，對提升部隊知名度具有重要的現實意義和深遠的歷史意義。
該系統射頻感應卡作為信息載體，充分利用已有資源，保護原有投資，增加相應識別設備、顯示設備和相應管理軟件，不改變現用的請銷假流程，完成學員和士兵的請銷假管理。
4.1請銷假管理系統系統結構
該系統硬件是由局域網絡、讀卡器、計算機服務器等組成；軟件采用瀏覽器/服務器(B/S)網絡體系結構，實現網上批假、查詢、統計和監督等。有權用戶可以在任何時間、任何地點都能通過局域網絡訪問系統；請假人員出入時，由讀卡機讀入IC卡信息，由終端進行判斷出入情況，顯示學員或士兵照片；服務器端采用Microsoft SQL Server存貯數據，從數據庫自身提供的安全控制、應用系統所加的身份驗證和角色權限分配等多方面進行安全控制，從而使管理工作可以方便快捷安全的完成。
系統結構圖如下：
系統的網絡結構圖
也可以用人臉識別設備替換讀卡設備，實現人臉識別進出管理。

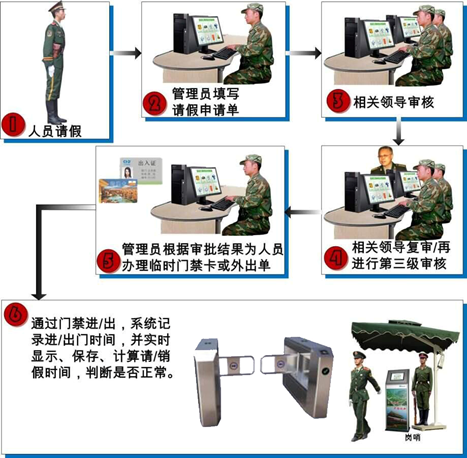

4.2系統工作流程
4.3系統工作流程說明
1）流程描述：
請假分為正常短假、特殊短假、正常長假、特殊長假。正常短假時間段系統設置(8:00-18:00), 在24小時之內正常短假外為特殊短假。正常長假,特殊長假在24小時外。正常，特殊是根據假期來設置(婚假、產假、喪假等)。
假期審核最高為3級審核，4種假期類型審核級別有系統自行設置。
若為短期假，士兵需拿請假條，到連長處進行審批，審批通過后，則由值班管理員進行網上錄入請假類型及返回時間，同時賦予士兵卡出門權限。
若為長期假，士兵需拿請假條，先到連長處進行審核，審核通過后，由值班管理員進行網上錄入請假類型及返回時間，之后由司令部值班領導進行審批，審批通過后，賦予士兵卡出門權限。
若士兵在請假時間內返回則卡權限有效，否則卡片權限將失效；士兵必須到值班室登記說明延時原因，工作人員需手工錄入系統、注銷假條。
2）流程圖
4.4請銷假管理系統功能介紹
系統基于瀏覽器/服務器模式，客戶端除了操作系統＋瀏覽器外，再不需要安裝任何軟件，系統管理員只維護服務器。利用軍中現有網絡，部隊干部在局域網內的任何地方都能登錄系統，通過網絡直接進行請假審批和銷假。操作過程方便、快捷，最大程度上減少了管理人員的工作量（如能選的不讓使用者手工輸入），充分考慮到使用者的操作習慣，幫助管理部門提高工作效率。
信息全面
系統詳細完整的記錄了戰士及士官請假信息，審批情況，外出信息，銷假信息，違紀信息等。功能上涵蓋了系統維護、批假、信息查詢、信息統計、銷假等等。
嚴格按條令規定控制外出批假比例，杜絕節假日超比例批假現象。當批假的比例超出了預先設定的比例時，系統自動拒絕批假。
利用RFID技術，人臉識別技術，規范外出程序，嚴格按批假時間外出，杜絕提前外出或延后外出現象。如請假人員提前外出或延后外出時，系統自動提示無效批假。
采用人像符合比對技術，有效防止代請假、冒名頂替外出現象。
單位領導、值班人員可隨時通過網上查詢，了解外出人員銷假及歸隊情況。
具有強大的數據分析和統計功能，多個角度的數據查詢統計和分析，為各級干部和管理人員的工作提供了捷徑。并實現請銷假等情況的實時監控。
安全性和穩定性
系統安全性：提供多種管理措施，保證數據的安全性和系統的穩定性。數據具有完整性和有效性檢驗功能，降低錯誤發生率。
用戶安全性：提供用戶組和角色兩種用戶管理機制，可以按用戶角色定義每個用戶的權限。
4.5系統網絡拓撲結構
請銷假管理系統根據需要，可由多個管理電腦和驗證終端構成。根據用戶需求，以達到方便管理的目的，每個單元門使用一個驗證顯示主機，進出都要求刷卡，連接成一個網絡接入網絡服務器，再與管理系統電腦連接，對進入營區的人員的身份進行驗證識別。
4.6請銷假管理系統功能
1. 該系統基于校園局域網，可在網內任意客戶端登入請銷假管理系統。批假人員根據自己的權限批準權限內的請假信息。
2. 請假人員進出學校大門時，可以刷卡/刷臉驗證身份，顯示照片或電子身份證，請假信息。
3. 可以根據顯示的請假信息由值班人員判斷是否允許出入；
4. 使用現有的校園一卡通卡節約了使用成本；
5. 管理人員可隨時隨地檢查各學員隊人員請銷假及外出情況。
