部隊營區車輛管理系統解決方案
一、部隊營區車輛管理系統概述
營門人車出入管理充分考慮到部隊對效率與安全的雙重要求，車輛系統能夠高效識別車輛的授權情況， 實現通行管控，派車系統可以采集車輛的各項信息及審批依據，精準管理內車輛的授權情況，達到所有入院車輛可追查的目標。
根據軍營對內部車輛的派遣，來訪客及對外單位和地方車輛進出營區的管理，特開發營區人車出入綜合管理系統平臺，實現對營區人車進出自動化管理，達到優化管理流程，精確記錄信息，全面掌握動態的基本要求。
部隊營區車輛管理系統包括：車輛進出，用車申請，用車審批，派車審批等管理模塊。
二、部隊營區車輛管理系統組成
部隊營區車輛管理系統組成：車輛信息采集模塊（IC/ID、ETC不停車，車牌識別系統可選），出入控制器，道閘系統，車輛檢查器，語音顯示屏系統。
車牌識別系統要求實現的功能為可對分布前端監控的過往機動車輛實現車牌識別、并實現對所有過往車輛的圖片自動記錄存檔，并連接派車系統數據庫判斷派車信息，并自動抬閘放行。
車牌識別系統實現的功能：
采用高清一體化車牌系統，自動識別普通藍牌、單雙層黃牌、軍警車牌、使館車牌、個性化車牌等。全自動識別車輛無需人工干預只有合法車輛才能進入營區。
1、車輛自動監測：通過前端的攝像機實現。
2、車輛照片記錄：對每輛通行車輛利用車牌識別模塊、攝像機，同時利用車牌識別得到清晰的車牌圖像。
3、自動照明功能：
（1）設備本身具備照明工具，可以滿足拍攝車牌和識別的需要。
（2）為在夜間得到清晰的車輛圖片，設備內置的彩色攝像機設置為自動增益控制模式，以獲得很好的拍攝效果。
4、記錄車輛通行時間：計算機接收到車牌識別準確時間。
5、具備基本的車型分析功能：利用識別后給出的車牌顏色信息（藍底白字、黃底黑字、白底黑字）初步判斷車型。
部隊營區車輛管理系統結構示意圖：
三、部隊營區車輛管理系統軟件操作
1.部隊營區管理系統車輛信息管理
具有操作權限的管理員，操作：營區系統—>車輛管理—>車輛信息 進入車輛信息管理頁面。
操作員可以在該頁面新增/修改/刪除車輛信息。也可以根據查詢條件查詢車輛信息。
2.新增車輛/修改車輛/刪除車輛
具有操作權限的管理員，操作：營區系統—>車輛管理—>車輛信息—>新增車輛 進入新增車輛信息管理頁面。
3.部隊營區車輛管理系統車輛申請派車審批流程
（1）.用車單位申請用車

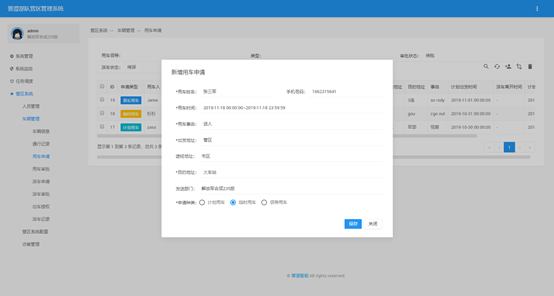

具有操作權限的部門操作員，操作：營區系統—>車輛管理—>用車申請—>新增用車。
用車人在該頁面提交用車申請，由部門領導審批后才能發送用車信息到車輛管理部門。
“新增用車”進入新增用車申請。注意選擇用車審批部門。

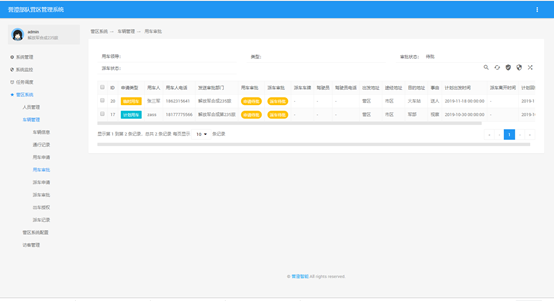

(2).用車審批
審批用車人的申請，是否適合用車。
用車人申請發送審批部門，具有操作權限的審批部門操作員，操作：營區系統—>車輛管理—>用車審批。
勾選需要審批的用車申請“申請審批”，同意審批，用車信息進入車輛管理部門派車申請步驟。

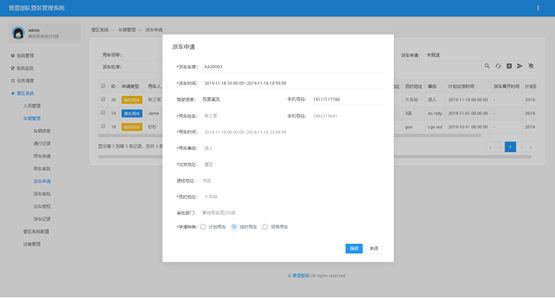

(3).派車申請
對審批過的用車申請進行派車填單，分配車輛和駕駛員。
營區系統—>車輛管理—>派車申請。
輸入車輛信息，駕駛員信息，派車時間，保存完成派車填單。
填單完成，沒問題后，可以勾選用車申請記錄，點擊 申請按鈕發送派車申請，等待車輛管理領導的派車審批。

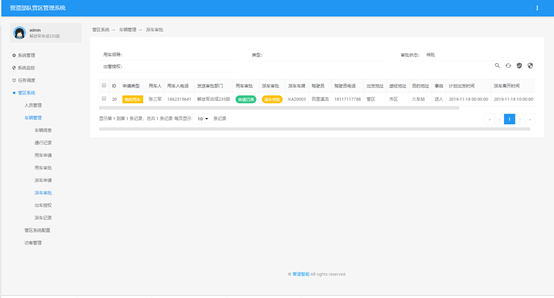

(4).派車審批
對審批過的用車申請進行派車填單，分配車輛和駕駛員。
車輛管理領導對用車申請，派車分配的最終審批，合格信息才能審批通過。
具有操作權限的審批領導，操作：營區系統—>車輛管理—>派車審批—>申請批準

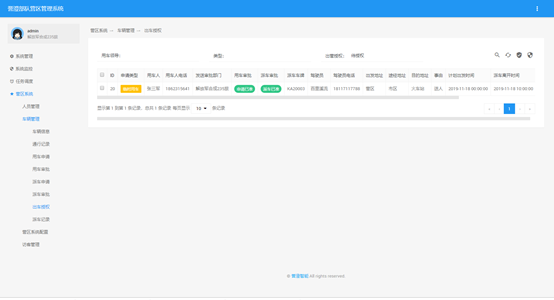

(5).出車授權
到了派車時間，駕駛員去車隊（或者管理部門）報到，領取任務，操作員在系統上需要進行出車授權操作，只有出車授權完成后的車輛，才能出營區大門。
營區系統—>車輛管理—>出車授權—>申請批準（ 授權按鈕）。
出車授權是對車輛出車隊的最后確認，同時也是為了讓營區大門處設備知道目前執行的是那條派車任務（同一輛車，同一天可能有多次派車任務）。
經過出車授權后，在到達派車時間后，車輛到達營區大門，則系統自動放行，并且記錄車輛進出時間，可以在“派車記錄“中查詢車輛的實際進出大門時間。

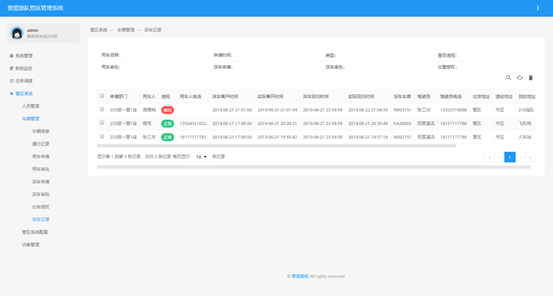

(6).派車記錄
營區系統—>車輛管理—>派車記錄。
保存所有派車記錄，對于成功進出營區的車輛，記錄進出營區實際時間，對于超出派車回營時間的車輛，則記錄違規信息“晚歸”提示
四、部隊營區車輛管理系統硬件
1.部隊營區車輛管理系統智能車牌識別系統
產品概述：
一體化設計，內置智能化算法
支持視頻、線圈等多種觸發抓拍方式
內置車牌、車標、車身顏色識別等功能
集成LED補光燈，支持亮度調節
集成手動變焦鏡頭，滿足不同監控場景需求
雙碼流輸出，雙快門技術，實現視頻與圖片同時完美輸出
1、車牌識別相機200萬，1920(H)×1080(V)或1600(H)×1200(V)
2、集成LED補光燈，支持亮度調節；
3、通訊方式：TCP/IP ；嵌入式車牌識別攝像機，綜合識別率達 99%；
4、攝像機可通過光敏控制智能補光，亮度可調節，適應不同使用環境；
5、支持車牌識別、車牌顏色、車身顏色、車牌類型、車標、車系、車輛類型；
6、支持無牌車抓拍、車牌防偽功能
7、電源電壓：AC/220V，50Hz；
8、語音及顯示：專為部隊營區設計，可播報"車輛未派遣"、"禁止入營”，“禁止出營”等部隊用語；
9、識別車牌類型：普通藍牌、黑牌、黃牌、雙層黃牌、警車車牌、新式武警車牌、使館車牌、港澳進出大陸車牌、新能源車牌，普通民航車牌，單層軍用車牌，雙層軍用車牌，應急車牌，教練車牌。
2.HY70X系列道閘
a.無線遙控控制起落桿
b.可外接紅外保護（選配）
c.可外接地感（選配）
d.電機能連續運行不會熱保護
e.停電時可快速離合,手動起落桿
f.在強冷天氣下能照常啟動
g.規格 輸入電源： 220V 50Hz
電機功率： 90W 220VAC
運行速度： 6s
最大桿長： 6m
3.數字式車輛檢測器HY201
單通道車輛檢測器，該產品為工業級設計，主要用于車輛存在檢測，適用于交通和停車場領域安全門禁控制或車輛計數。車輛檢測器有兩個繼電器輸出，一個為無限存在輸出，另一個為用戶可設置的多功能輸出。其輸出信號可用來控制自動門、道閘防砸車、交通信號燈、及在停車場系統中配合自動出卡機還可實現一車一卡功能。
產品特點：
雙繼電器輸出
溫度穩定性高
環境漂移自動補償功能
多級雷擊保護功能
線圈故障自動偵測功能
可配合道閘實現防砸車和車走關閘功能
產品參數：
工作電壓：AC 220V/110V
額定功率：4.5W
輸出模式：繼電器輸出
工作溫度：-30℃～+70℃
工作頻率：20KHz to 170KHz
安 裝：DIN導軌
反應時間：10ms (fastest)
靈敏度：三級可調
線圈電感量：50uH到1000uH(最佳100uH到300uH)
