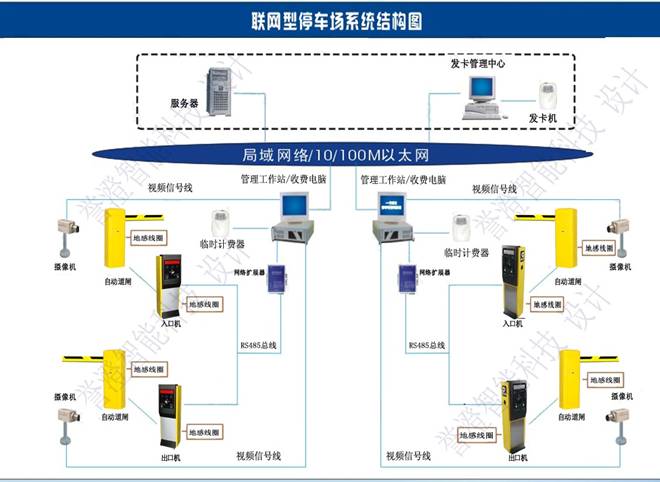

車位引導系統安裝步驟有那幾步？
一、施工前準備
熟悉現場，了解并記錄以下信息：
1.針對現場情況，核對設計圖紙，有不方便布線的障礙(如防火卷簾門)，則調整施工圖紙布線路線，核對每個設備的安裝位置，如節點控制器、引導屏等。
2.在圖紙上對所有設備進行編號，施工時嚴格按照圖紙進行。
3.估算車位寬、燈線長和過道線長，評估布線所需線的長度，以及其它材料。
4.準備布線的材料，及施工工具。
注：如果節點不能裝在探測器總線中間，要統一位置安裝，線路長的要適當減少探測器數量。
二、施工
1.橋架或線管安裝：一定要根據圖紙線路中的走向安裝，安裝高度為2米、2.5米、3米、3.5米，建議2.5米最佳。
2.如用橋架，安裝探測器和燈的位置要開三個孔，兩小一大，用來固定探測器、燈的底座和走線。
3.如果是線管，安裝探測器和燈的位置要裝接線盒，接線盒底部要提前開好三個孔，兩小一大，用來固定探測器、燈的底座和走線，開口要向上。
注：探測器要安裝在車位的正中間，LED信號燈要安裝在車位靠過道的正中間前方，以車輛行駛時都能看到不會被立柱阻擋為準。
4.系統布線采用的布線方式是手拉手或單總線方式，不可以用星形接線。
5.弱電和強電要分開走線。
6.在布線過程中，要注意絕對不能有電源或485通訊等的線路互相短路、對線管或橋架短路。如有對線管或橋架短路，由止引起的故障會時有時無，表現系統不穩定，排查難度較高。
注意：施工過程中接線等操作是否認真做好、是否可靠、是否按圖紙連接等，對我們系統調試、運行是否穩定是一個非常重要的因素。
三、設備安裝調試
1.探測器安裝、LED信號燈安裝、節點控制器安裝、LED屏安裝(所有設備安裝并連線，請參照各設備手冊)。
2.各設備依照圖紙編號，探測器設置測距距離。
3.每個節點單獨上電測試，上電前，測量總線上是否存在兩兩短路，如有排除短路后方可上電，正常節點應能搜索到所有探測器，并且車位燈能正常紅綠變化。如果是用接線盒時，斷電鎖好探測器和車位指示燈接線盒上蓋。注意：鎖探測器和車位燈蓋時，注意螺釘不要鎖到總線，否則總線絕緣皮損壞會造成短路，引起新的故障。
4.重復上個步驟，直到全部完成，用LED配置工具對中央控制器進行配置，然后調試中央至節點總線、LED引導屏(屏的地址及波特率設置，同個節點下屏的地址不能重復，屏掛在節點下波特率為4800，掛在中央下波特率為9600)。
5.車位引導軟件安裝及使用(請參照車位引導系統手冊)。
四、工程完成后要備份的資料
1.系統點位竣工圖(包括設備的位置，220V交流電源位置，實際走線布線)。
2.系統圖(現場用到的中央，節點，探測器，屏系統結構圖、走線圖、編號圖)。
3.備份LED配置文件、備份車位引導系統車位文件
